Power Cable

7N-PC5500STD

ESOTERICパワーケーブルのスタンダードモデルが誕生

7N-PC5500STD
7N-PC5500STD

Power Cable

7N-PC5500STD

仕様

仕様説明

外形寸法 16.0mm
中心導体 D.U.C.C. Stressfree 7NCu × 2
(0.26φ × 100本 右撚 [赤] / 左撚 [黒] 各1本)
スーパーアニール 4.5NCu × 1
(0.26φ × 100本 右撚 [緑] 1本)
内シース 高分子ポリオレフィン系樹脂
外シース 耐UVポリウレタン
絶縁体 高分子ポリオレフィン系樹脂
シールド 特殊メッキ軟銅線編組 + 銅箔テープ
導体抵抗 2.7mΩ/m
電流容量 50A/VCTF規格
静電容量 13pF/m
パワープラグ 特殊ベリリウム銅ダブルバフ(鏡面)加工
(銀メッキ+ロジウムメッキ)
IECコネクター 特殊ベリリウム銅ダブルバフ(鏡面)加工
(銀メッキ+ロジウムメッキ)

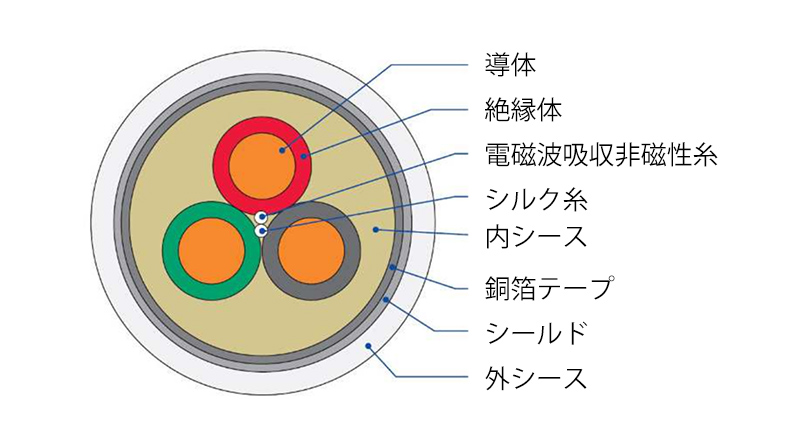

構造図

7N-PC5500STD




※仕様および外観は改善のため予告無く変更することがあります。
