Master Clock Generator

G-02

新たに10MHz/22.5792MHzマスタークロック出力に対応。
高精度水晶搭載マスタークロックジェネレーター。

G-02
G-02

Master Clock Generator

G-02

特長

この製品は生産完了になりました。

マスタークロックジェネレーター

全てのデジタルオーディオ機器は、クロック回路を搭載し、そこで生成するクロック信号を使って回路を動作させています。マスタークロックジェネレーターは、対応するクロック入力端子を備えたデジタル機器(トランスポート、D/Aコンバーター、スーパーオーディオCDプレーヤーなど)に対して、外部からクロックを供給する発振器です。デジタル機器が内部で生成するクロックよりもさらに高純度なクロック信号を供給することで、音質を向上させます。

心臓部に超高精度なOCXOを搭載
G-02

ESOTERIC専用のカスタムチューンを施した周波数精度±0.01ppmの高精度水晶発振器を採用。G-02が内蔵する水晶発振器は、内部温度を常に一定に保つオーブンに水晶振動子と発振回路を内蔵し、一定環境下で安定した発振をおこなうOCXO(Oven Controlled Crystal Oscillator)。–20℃~70℃の外部温度条件下で±0.01ppmという極めて高い周波数安定度を誇ります。

新設計ディスクリート構成クロック出力ドライバー回路
G-02

新設計のディスクリート構成クロック出力ドライバー回路を採用。超高速、かつ高度な正確性が要求されるデジタル波形の生成に最適な、高速トランジスターを使ったディスクリート回路は、強力な電源部とともに、オーディオ専用発振器として音質の向上に大きく貢献しています。

余裕の電源供給力を誇る電源部

クロックジェネレーターの基本性能を支える強力な電源部を搭載。大型のRコアトランスはロスが少なく、磁束漏洩を最小とします。平滑回路にはコンデンサーを複数組み合わせ、ショットキー・バリア・ダイオードを使うことで高速なデジタル処理にも俊敏に対応し、正確なクロック信号生成に貢献しています。ディスプレイ表示部は電源トランスも独立させるなど、回路ブロックごとに専用電源回路を搭載し、回路ブロック同士の相互干渉を最小としています。

10MHzクロック、22.5792MHzマスタークロック出力に対応
G-02

10MHzクロック、および、ESOTERIC独自の『ダイレクト・マスタークロックLINK』に対応した22.5792MHz / 24.576MHzマスタークロックの出力が可能です。

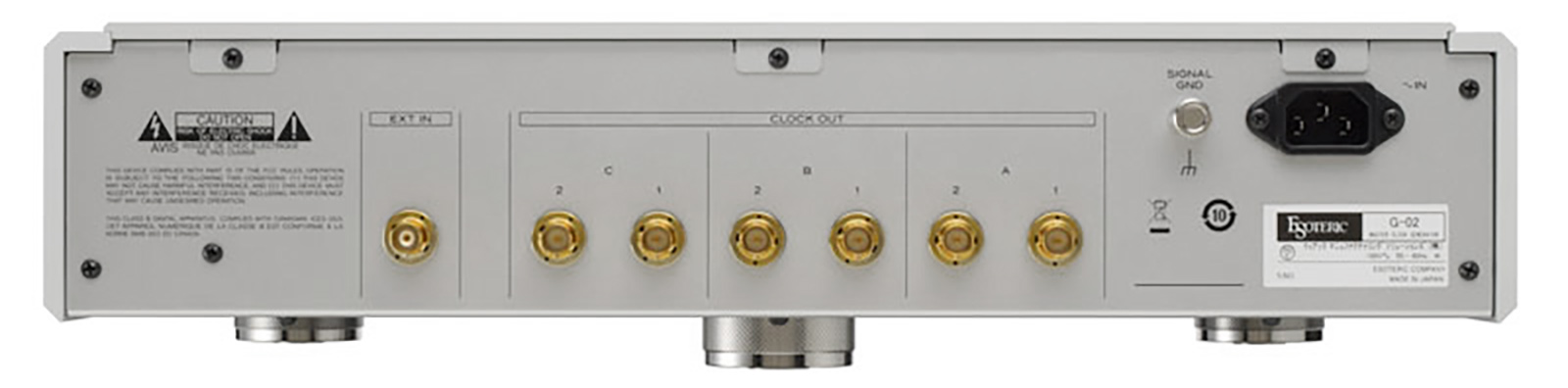

A/B/C 3系統の出力端子
G-02

100kHz、10MHz、および基本となる周波数系列(44.1kHz/48kHz)の1、2、4、512倍(22.5792MHz/24.576MHz)のクロック信号を出力可能。さらに、周波数拡張モード(EXPモード)によって、8、16、32、64、128、256倍のクロック周波数出力にも対応し、業務用を含む、より幅広い機器へクロック信号を供給できます。 それぞれの系統には出力端子を2つずつ設け、最大6台の機器にクロックを供給。A1~C2までの各6端子に対して個別に出力周波数を設定できるほか、接続する機器が1台の場合には、A1端子以外の全ての出力をOFFにすることも可能で、不要な干渉の発生による音質劣化にも配慮した設計となっています。

External 10MHz IN装備

外部から10MHzの基準信号を入力することができる端子を用意しました。ルビジウムクロックやGPSクロックなどを接続することで、さらなるシステムアップを図ることもできます。

G-02
ESOTERICオリジナルの金メッキBNC端子装備
G-02

確実なコンタクトを実現するESOTERICオリジナルBNC端子を採用。ハイエンドケーブルの取り付けにも余裕を持って対応。

シャーシコンストラクション

発振器は一般的に振動の影響を受けやすいため、シャーシコンストラクションは細心の注意を払って設計。剛性の高い肉厚アルミ製シャーシにより、クロック精度に影響を与える微小振動を極小としています。

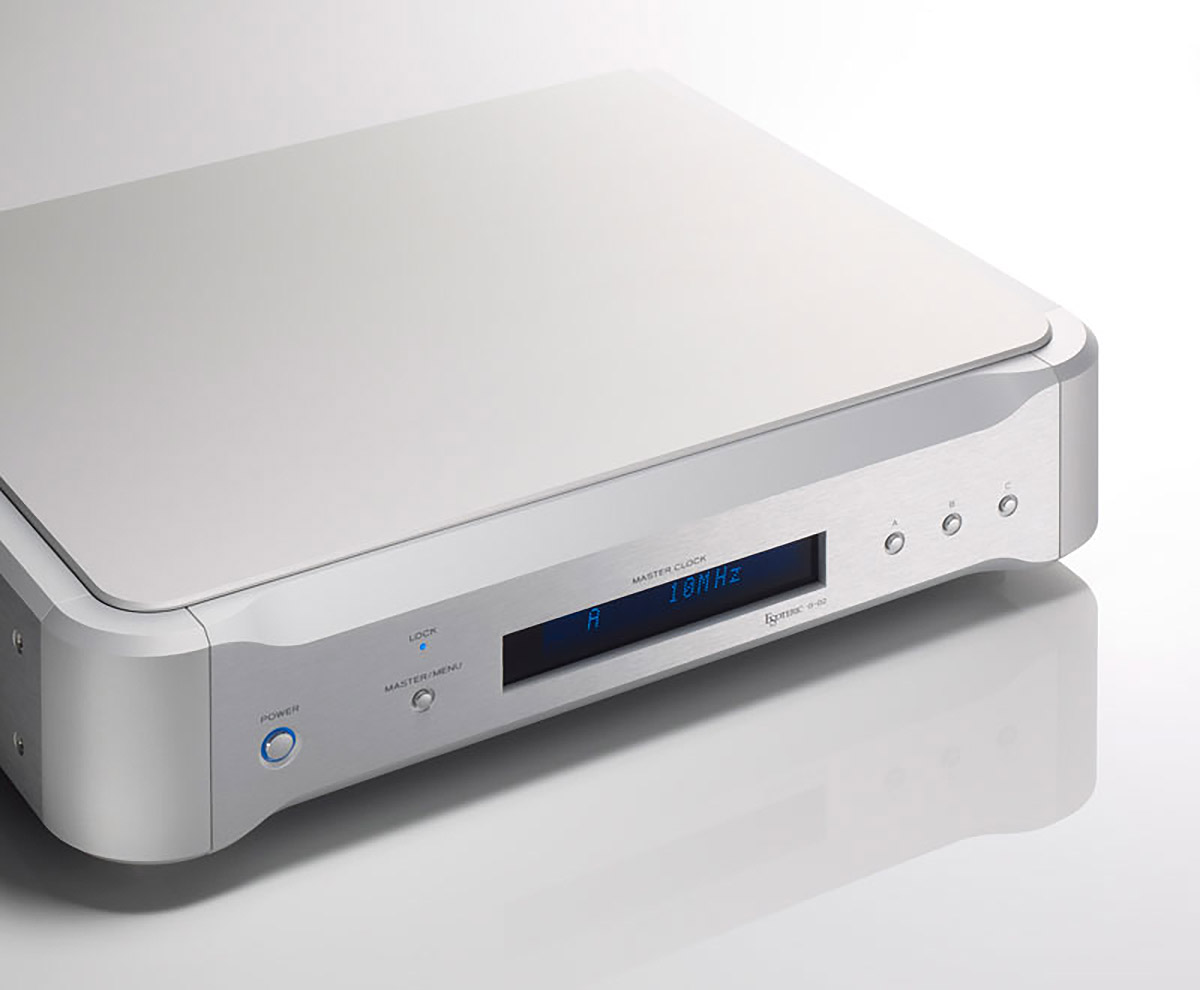

美しいラウンドフォルム
G-02

フロント、側版、天板とフロントコーナー部に肉厚アルミ材を採用し、ビスを排除した天板とコーナー部のラウンドフォルムは、セパレート型デジタルプレーヤーのデザインを踏襲しており、ESOTERICデジタルプレーヤーと美しく調和します。
